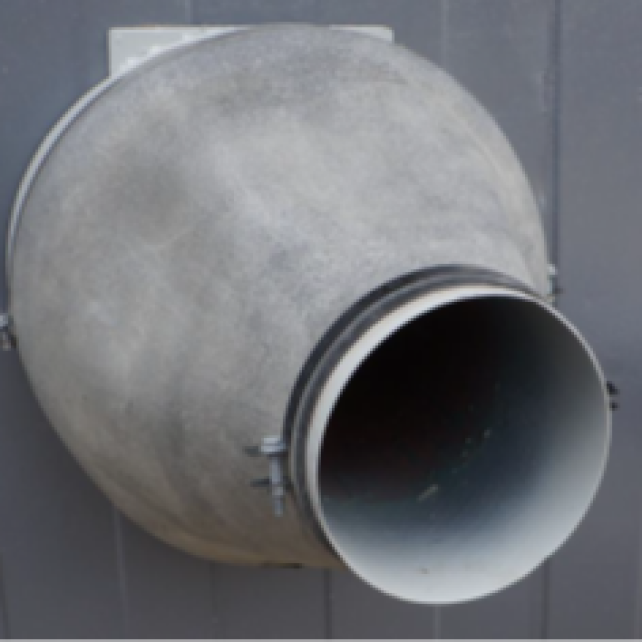

Герметизирующие манжеты Гидрокорд™ МК

Применение

Манжеты, предназначены для использования на нефте- и газопроводах, а также трубопроводах любого иного назначения из металлических и неметаллических материалов во всех климатических зонах при температуре от – 60 до + 80 °С.

Исполнение с двойными хомутами, хомутами из нержавеющей стали, из маслобензостойкой резины – по запросу. Также, возможна комплектация с герметиком для примыкания к рабочему трубопроводу и к футляру

Транспортировка

Транспортирование упакованных манжет производиться всеми видами
транспорта при условии предохранения их от механических
повреждений.

Хранение

Манжеты должны храниться в закрытом помещении на
расстоянии не менее 1 метра от отопительных приборов, в
условиях исключающих попадание прямых солнечных лучей,
воздействия кислот, щелочей, масел и бензина.
При температуре ниже минус 20 градусов С, манжеты не
должны подвергаться деформации.

Преимущества

 Простота монтажа;
 Возможность перемещения трубы без нарушения герметизации;
 Возможность применения двойных хомутов с герметиком для
усиленной герметизации

Забудьте о протечках. С манжетами «ГИДРОКОР» ваша техника работает чисто, а ремонт становится только плановым.

Свяжитесь с нами для консультации и подбора уплотнений прямо сейчас.

Инструкция по монтажу герметизирующей манжеты ГидрокордТМ МК

1. Проверить правильность положения рабочего трубопровода в защитном кожухе (футляре);
2. Проверить поверхности рабочего трубопровода и защитного кожуха (футляра), на которых будет монтироваться манжета, на отсутствие на их поверхности механических повреждений;
3. Проверить комплектность и целостность всех элементов манжет;

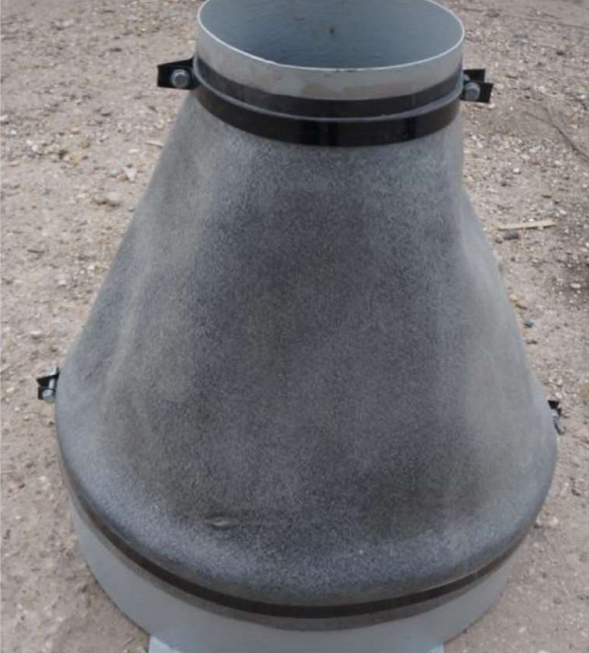

4. Одеть на рабочий трубопровод 1 манжету 3 с формированием усеченного конуса, при этом, большим диаметром на защитный кожух (футляр) 2;
5. Разметить на рабочей трубе и трубе-футляре место, где будет находиться герметизирующая лента.
6. Сняв один защитный слой с герметизирующей ленты, приклеить на заранее намеченные места на рабочей трубе и трубе футляре.
7. Произвести пробный монтаж манжеты.
8. Снять второй защитный слой герметизирующей ленты.
9. Смонтировать манжету на трубопровод и защитный кожух (футляр)
в следующей последовательности (рис. 1):

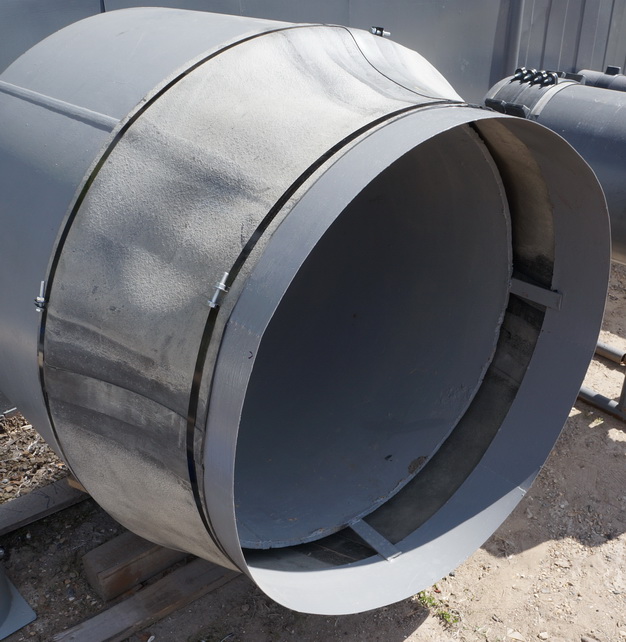

9.1. Манжета 3 монтируется передвижением по телу рабочего трубопровода 1 к торцам футляра, закрепляется хомутом 4 сначала на трубе защитного кожуха (футляра) 2;
9.2. Путем продольного сжатия манжеты 3 (меньшего диаметра) в сторону торца защитного кожуха (футляра) 2 образовать гофру;
9.3. Свободная часть манжеты 3 закрепляется стяжным хомутом 4 на рабочем трубопроводе 1;
9.4. Произвести монтаж манжеты герметизирующей на другом выходе трубопровода из защитного кожуха (футляра)
